Olá leitor, seja muito bem vindo de volta a mais uma etapa da nossa jornada aqui no Portal da Micilini! 😊

Este é o vigésimo quinto artigo da nossa série, e é o dia que a gente vinha adiando desde o artigo 18.

Naquela época eu tinha tudo pronto para o benchmark, os scripts na mão e as imagens escolhidas. Aí resolvi medir o tempo, levei um susto, e engavetei o julgamento para consertar a velocidade primeiro.

Foram seis artigos de otimização. Trocamos a DCT, criamos caches, reescrevemos a leitura e a escrita de bits, descemos ao SIMD e paralelizamos o que dava para paralelizar.

Hoje a gente descobre se valeu a pena. 🥊

E eu adianto uma coisa: o resultado tem uma vitória clara, uma derrota clara, e uma descoberta no meio que eu acho mais interessante que as duas.

Pega o café que hoje o artigo é longo e cheio de número! ☕

Como esse benchmark foi feito?

Antes dos resultados, preciso falar de método. Um benchmark mal feito é pior que benchmark nenhum, porque ele produz um número que parece verdade e não é.

Então vale explicar as decisões, porque cada uma delas foi tomada para tornar o resultado mais difícil de ser favorável a nós.

Decisão 1: comparar na mesma qualidade, não na mesma configuração

É tentador comparar o nosso codec na qualidade 50 contra o JPEG na qualidade 50. E é errado.

O número de qualidade não significa a mesma coisa em codecs diferentes, porque cada um mapeia esse valor para uma agressividade de quantização própria. O 50 do JPEG XL não é o nosso 50.

Comparar assim é como avaliar dois carros dizendo que os dois estavam com o acelerador na metade. 🚗

O jeito certo é medir curvas. Cada codec roda em cinco qualidades diferentes, e para cada ponto a gente anota quanto ele ocupou e que qualidade entregou. Depois compara as curvas inteiras.

A medida que resume isso se chama BD-rate, e ela responde exatamente a pergunta certa: quantos por cento a mais ou a menos de bits um codec precisa para entregar a mesma qualidade?

Decisão 2: dar aos concorrentes a melhor configuração deles

Aqui é onde a maioria dos benchmarks caseiros escorrega, quase sempre sem má intenção.

O libjpeg-turbo foi configurado com 4:2:0 e tabelas de Huffman otimizadas, que é exatamente a configuração do nosso codec. Se eu comparasse com o JPEG no modo padrão, nossa vantagem apareceria inflada de graça, porque estaríamos comparando com uma configuração que ninguém sério usa.

O JPEG XL tem um parâmetro de esforço que muda drasticamente tempo e compressão. Medir só o mais lento faria ele parecer pior em velocidade do que precisa ser, e medir só o rápido faria ele parecer pior em compressão. Então medimos dois níveis, esforço 3 e esforço 7, e reportamos os dois.

Decisão 3: medir o codec, e não o embrulho

Essa a gente aprendeu apanhando, ainda durante a fase de otimização.

Descobrimos que a mesma libjpeg-turbo, chamada por bibliotecas de ligação diferentes, variava até três vezes no tempo. O codec era o mesmo; o que mudava era o custo de alocar buffers e atravessar a fronteira entre linguagens.

Por isso as bibliotecas foram ligadas no mesmo processo, chamadas pela API em C, sem ferramentas de linha de comando e sem embrulhos. As imagens são carregadas na memória antes de o cronômetro começar, e o disco fica de fora da medição.

Decisão 4: separar eficiência de throughput

Esse cuidado é sutil e importa muito.

Comparar o nosso codec usando dez threads contra um concorrente que usa uma só não é injusto, porém responde uma pergunta diferente. São dois eixos distintos:

Os dois são legítimos, e misturar os dois num número só é o tipo de coisa que faz um benchmark parecer melhor do que é. Neste artigo eles aparecem sempre separados. 🫡

Decisão 5: usar métricas que discordam entre si

Uma métrica só conta uma parte da história, então medimos seis:

Elas não concordam entre si, e isso é característica, não defeito. PSNR e SSIM tendem a premiar suavização, enquanto as perceptuais punem perda de estrutura e artefatos visíveis.

Quando duas métricas apontam vencedores diferentes, isso é um resultado para reportar, e não um convite para escolher a que favorece. 🎯

O conjunto de imagens

Um benchmark só significa alguma coisa se o conjunto for variado, então o corpus tem 120 imagens divididas igualmente em oito categorias, quinze em cada:

Categoria                          │ Imagens
───────────────────────────────────┼─────────
Retratos históricos e obras 2D     │   15
Paisagens naturais                 │   15
Urbano e arquitetura               │   15
Texturas de alta frequência        │   15
Superfícies suaves e degradês      │   15
Detalhe fino                       │   15
Texto e bordas nítidas             │   15
Cores saturadas e dessaturadas     │   15

São 53,7 milhões de pixels no total, com resoluções variando de 288 a 1.036 pixels de largura. Todas as imagens têm licença livre: domínio público, CC0 ou CC BY, e cada uma está registrada com origem, autor e licença.

Também guardamos o SHA-256 de cada arquivo convertido, junto com uma ferramenta que reconstrói o conjunto inteiro a partir do manifesto e confere os hashes. Assim qualquer pessoa reproduz exatamente o mesmo experimento. 🔬

Antes de medir: as verificações de correção

Nenhum número de velocidade vale coisa alguma se a saída estiver errada. Então antes de qualquer medição, uma bateria de verificações precisou passar:

Verificação                              │ Resultado
─────────────────────────────────────────┼───────────
Sentinela de tamanho conhecido           │ PASS (2.290 bytes exatos)
Suíte de validação                       │ PASS (0 falhas)
Caminho escalar contra AVX2              │ PASS (idênticos byte a byte)
Dimensão não múltipla de 8 (317x241)     │ PASS
Croma 4:4:4, 4:2:2 e 4:2:0               │ PASS
Uma thread contra quatro                 │ PASS (arquivos idênticos)
Consumo do bitstream                     │ PASS (consumido = escrito)
Determinismo nas 120 imagens             │ PASS (zero divergências)

Aquela linha de uma thread contra quatro merece atenção. Ela garante que o paralelismo não mudou nada na saída, o que seria um desastre silencioso: o arquivo gerado numa máquina abriria diferente em outra. ✅

Round 1: N.148i contra libjpeg-turbo

Vamos ao confronto mais direto, já que o N.148i é essencialmente um JPEG feito por nós.

Primeiro a compressão, com o BD-rate em cada uma das seis métricas. Negativo significa que a gente precisa de menos bits:

Métrica       │ BD-rate  │ Vitórias/Empates/Derrotas
──────────────┼──────────┼──────────────────────────
PSNR RGB      │ -1,384%  │  96 / 24 / 0
PSNR Y        │ -1,325%  │  96 / 24 / 0
SSIM          │ -1,599%  │  98 / 22 / 0
MS-SSIM       │ -1,403%  │  99 / 21 / 0
SSIMULACRA2   │ -1,390%  │  94 / 26 / 0
Butteraugli   │ -1,355%  │  76 / 35 / 9

Todas as seis métricas apontam para o mesmo lado. 🎉

E olha a coluna da direita: em cinco das seis métricas, zero derrotas em 120 imagens. A única exceção é o Butteraugli, com nove derrotas, mas fique tranquilo que eu já volto nisso...

O ganho é modesto, cerca de 1,4%, e isso é esperado. O N.148i usa o mesmo algoritmo do JPEG, então seria muito estranho se a diferença fosse grande. A pequena vantagem vem do nosso formato ser mais enxuto, sem os marcadores e segmentos que o JPEG carrega.

Agora a velocidade, no eixo A, com todos usando uma thread:

Operação │ Diferença N.148i │ Vitórias/Empates/Derrotas
─────────┼──────────────────┼──────────────────────────
encode   │     -25,844%     │  120 / 0 / 0
decode   │      -6,700%     │  118 / 2 / 0

Encode 26% mais rápido, com 120 vitórias em 120 imagens. Nenhuma derrota, nenhum empate.

Em throughput absoluto, isso dá:

Codec   │ Encode    │ Decode
────────┼───────────┼───────────
N.148i  │ 238 MP/s  │ 406 MP/s
JPEG    │ 173 MP/s  │ 379 MP/s

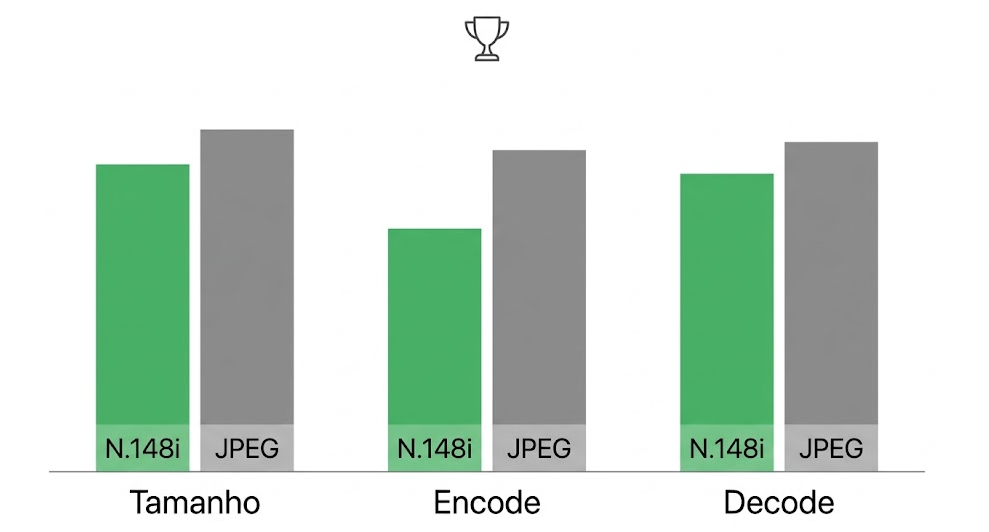

Colocando tudo junto: o N.148i vence o libjpeg-turbo simultaneamente em tamanho, encode e decode. 🏆

Esse era o objetivo lá do artigo 18, e ele está cumprido com evidência forte: 120 imagens, cinco pontos de qualidade cada, seis métricas, e testes estatísticos com valores-p na casa de 10 elevado a menos 21.

Round 2: N.148i contra JPEG XL

Agora o confronto com um formato de outra geração, lançado em 2022, e aqui a história é bem diferente.

Primeiro a compressão, comparando com os dois níveis de esforço. Positivo significa que a gente precisa de mais bits, ou seja, perdemos:

Métrica       │ vs JXL esforço 3 │ vs JXL esforço 7
──────────────┼──────────────────┼──────────────────
PSNR RGB      │     +34,586%     │     +38,594%
PSNR Y        │     +41,963%     │     +40,982%
SSIM          │     +17,803%     │     +31,716%
MS-SSIM       │     +12,868%     │     +20,697%
SSIMULACRA2   │     +30,183%     │     +41,517%
Butteraugli   │     +64,079%     │     +71,880%

Perdemos, e não é pouco. Precisamos de algo entre 13% e 72% mais bits que o JPEG XL para entregar a mesma qualidade. 😐

Um ponto concreto ajuda a visualizar. Com aproximadamente 2,3 bits por pixel, o N.148i entrega 36,6 dB de PSNR e o JPEG XL entrega 38,2 dB. Ele consegue 1,6 dB a mais no mesmo espaço.

Agora a velocidade, e é aqui que a mesa vira:

Comparação          │ Encode        │ Decode
────────────────────┼───────────────┼───────────────
vs JXL esforço 3    │  7,34x mais rápido │ 10,79x mais rápido
vs JXL esforço 7    │ 89,29x mais rápido │  9,97x mais rápido

Não é engano de digitação: no esforço 7, o nosso encode é quase noventa vezes mais rápido. 🚀

Em throughput absoluto fica assim:

Codec         │ Encode      │ Decode
──────────────┼─────────────┼────────────
N.148i        │ 238,3 MP/s  │ 405,6 MP/s
JPEG XL e3    │  34,0 MP/s  │  37,7 MP/s
JPEG XL e7    │   2,7 MP/s  │  42,9 MP/s

O resumo honesto do round 2 é este: o N.148i ocupa o extremo de baixa latência e o JPEG XL ocupa o extremo de eficiência de compressão. São posições diferentes no mesmo espaço de projeto, e não existe um vencedor absoluto.

Por que perdemos para o JPEG XL?

Vale explicar, porque o motivo não é falta de capricho na implementação.

O N.148i usa a receita do JPEG de 1992: transformada de 8x8 fixo, quantização uniforme e codificação de Huffman. Nós espremeremos essa receita até o limite ao longo de seis artigos.

O JPEG XL tem coisas que a nossa receita simplesmente não possui, tais como:

Não é uma implementação melhor da mesma ideia. É uma ideia diferente, fruto de anos de trabalho de dois times inteiros, o do PIK no Google e o do FUIF no Cloudinary, que se fundiram no projeto.

Perder para ele (JPEG XL) em compressão era o resultado esperado. O que talvez não fosse esperado é o tamanho da vantagem que sobra do nosso lado em velocidade. ⚖️

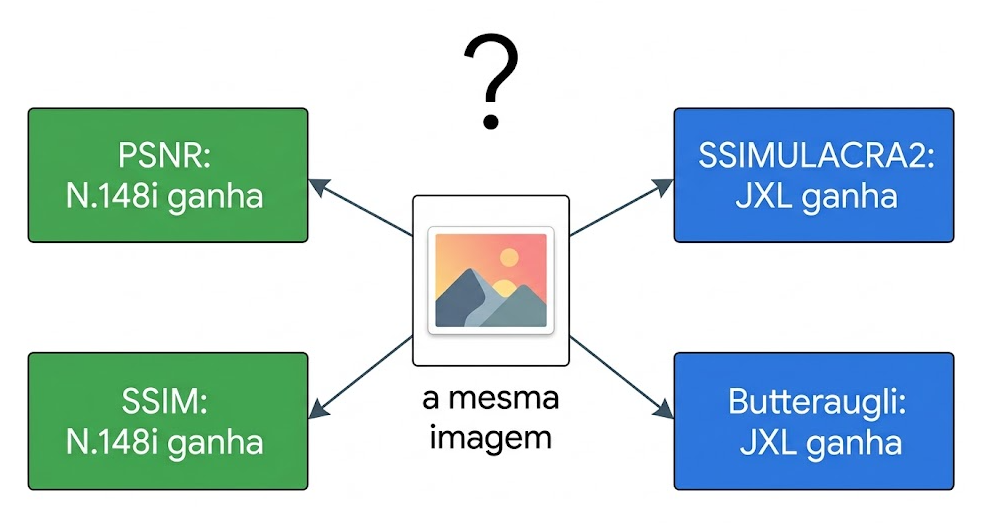

A descoberta do meio: as métricas discordam

Essa é a parte que eu achei mais interessante do benchmark inteiro.

Repara de novo na tabela do round 2. Contra o JXL esforço 3, o MS-SSIM diz que perdemos por 12,9%, enquanto o Butteraugli diz que perdemos por 64,1%. É a mesma comparação, com as mesmas imagens, e uma métrica enxerga um buraco cinco vezes maior que a outra.

O caso individual mais extremo é a imagem corpus-0107.ppm, uma composição abstrata bem colorida:

corpus-0107 contra JXL e3:

  PSNR RGB      -40,78%   ← favorável ao N.148i
  SSIM          -27,95%   ← favorável ao N.148i
  SSIMULACRA2   +69,01%   ← favorável ao JXL
  Butteraugli  +163,35%   ← favorável ao JXL

Na mesma imagem, duas métricas dizem que ganhamos com folga e duas dizem que perdemos feio. 🤯

Como isso é possível? A hipótese compatível com a imagem é que PSNR e SSIM medem semelhança média e acabam premiando suavização, enquanto as métricas perceptuais reagem a estrutura e a artefatos nas transições de cor saturada.

Nós suavizamos, o JXL preserva a estrutura, e cada família de métrica premia um comportamento.

Esse é um resultado sério, e não um detalhe. Ele significa que a pergunta qual codec comprime melhor não tem resposta única, porque esse tipo de situação depende do que você entende por melhor.

Onde ganhamos mais e onde ganhamos menos?

Como o corpus foi dividido em categorias, dá para ver se o resultado muda conforme o tipo de imagem.

A resposta curta é que nenhuma categoria inverte o vencedor. O N.148i ficou melhor que o JPEG nas oito categorias e pior que o JXL nas oito.

A margem, porém, muda bastante:

Contra JPEG          │ PSNR RGB │  SSIM   │ Butteraugli
─────────────────────┼──────────┼─────────┼─────────────
Suaves e degradês    │  -2,77%  │ -4,09%  │   -2,67%
Texturas de alta freq│  -1,02%  │ -1,05%  │   -0,70%

Ou seja, a nossa vantagem sobre o JPEG vem mais de regiões suaves que de detalhe fino. Em textura pesada a diferença quase desaparece.

Os extremos individuais também contam algo. O melhor caso contra o JPEG foi a imagem corpus-0073, de nuvens mesosféricas polares, com -12,58% em PSNR RGB. O pior foi justamente aquela composição colorida, com +11,79% em Butteraugli.

Aquelas nove derrotas em Butteraugli que apareceram no round 1 se concentram em imagens com cores saturadas e transições fortes. É o mesmo padrão da discordância entre métricas, aparecendo de novo. 🎨

O ponto fraco: o paralelismo

Preciso reportar o eixo em que o N.148i vai pior, e ele é o paralelismo.

A varredura de threads, sobre o corpus inteiro:

Threads │ Encode    │ Speedup │ Eficiência
────────┼───────────┼─────────┼───────────
   1    │ 203,4 ms  │  1,000x │   100,0%
   2    │ 158,9 ms  │  1,280x │    64,0%
   4    │ 193,5 ms  │  1,051x │    26,3%
   8    │ 151,8 ms  │  1,339x │    16,7%
  10    │ 146,8 ms  │  1,386x │    13,9%

Com dez núcleos, o encode fica apenas 1,386 vez mais rápido. E o decode é pior ainda, chegando a 1,022 vez, praticamente nada.

A explicação já apareceu no artigo passado: boa parte do codec é sequencial por construção. A escrita dos bits não divide, e a cadeia do DC também não, porque cada bloco depende do anterior.

Repara também naquela linha de quatro threads, que ficou pior que a de duas. É o processador híbrido de novo, com dois núcleos rápidos e oito de eficiência, e o nosso divisor de trabalho tratando todos como iguais.

E aqui vai um aviso de honestidade: o eixo B, das medições com paralelismo, não atingiu o alvo de ruído abaixo de 1% que a gente estabeleceu, e embora as margens contra o JXL sejam grandes demais para mudar de sinal, os percentuais exatos do multi-thread não têm o mesmo grau de evidência do eixo A, motivo pelo qual este artigo usa o eixo A nas afirmações principais. 🫡

O que este benchmark não mede

Todo benchmark tem fronteiras, e esconder elas seria justamente o tipo de coisa que a gente evitou o artigo inteiro.

O veredito

Juntando tudo:

Confronto          │ Compressão      │ Velocidade
───────────────────┼─────────────────┼──────────────────
vs libjpeg-turbo   │ VENCEMOS (-1,4%)│ VENCEMOS (26% enc)
vs JPEG XL         │ perdemos (13-72%)│ VENCEMOS (7x a 89x)

Contra o libjpeg-turbo, que é o padrão da indústria rodando em bilhões de dispositivos: vitória nos três eixos, em 120 imagens, sem uma única derrota nas métricas principais.

Contra o JPEG XL, que é um formato de outra geração: derrota clara em compressão, vitória enorme em velocidade.

E aquela pergunta lá do artigo 18, sobre se o nosso codec era bom, agora tem resposta com número: ele é. Um codec escrito do zero, linha por linha, em vinte e cinco artigos, que bate o padrão da indústria em eficiência e em velocidade ao mesmo tempo. 🏆

O que eu levo desta série de benchmark

Se tem uma coisa que esse trabalho me ensinou, é que medir direito é mais difícil que otimizar.

Otimizar tem um alvo claro e um resultado óbvio: ou ficou mais rápido, ou não ficou. Medir exige escolher a configuração justa do concorrente, escolher a métrica, separar os eixos, controlar o ruído, e resistir à tentação de parar de investigar quando o número já está bom.

A cada decisão desse benchmark eu escolhi o caminho que tornava o resultado mais difícil para nós. Dar ao JPEG as tabelas otimizadas, medir o JXL nos dois esforços, incluir métricas perceptuais que sabidamente não nos favorecem, e reportar o eixo que não convergiu.

É por isso que o resultado vale alguma coisa. Um número favorável que não sobrevive a escrutínio não vale nada. 🔬

Repositório no GitHub

E sim, você pode acompanhar a evolução desse CODEC de imagens em um repositório no GitHub, commit por commit 👋

Além do código, o repositório traz agora o relatório completo do benchmark, os dados brutos, o manifesto das 120 imagens com licenças e hashes, e a ferramenta que reconstrói o conjunto:

Resumo

Recapitulando o dia do julgamento:

E é assim que a gente encerra a Fase 4 da nossa jornada. 🎊

Começamos no artigo 1 explicando o que é um pixel, e chegamos aqui com um codec autoral, medido com rigor contra os padrões da indústria, e vencendo um deles.

Mas a série não acabou.

Sabe aquela lista de coisas que o JPEG XL tem e nós não temos, lá do round 2?

Olha ela de novo: transformadas de tamanho variável, predição intra-bloco, quantização adaptativa e codificação aritmética.

Essa lista não é APENAS uma lista de derrotas. É o roteiro da Fase 5. 🗺️

Sendo assim, no próximo artigo a gente começa pela predição intra-bloco, que é a maior fonte isolada de ganho dos formatos modernos e, ao mesmo tempo, uma das ideias mais bonitas de compressão que existem: prever o conteúdo de um bloco olhando apenas para os vizinhos, e guardar só o erro dessa previsão.

O buraco para o JPEG XL está medido e quantificado. Agora a gente sabe exatamente o que precisa construir para fechar ele. 🎯

Resumindo: Na FASE 5 nós vamos buscar essa vitória contra o JPEG XL e o WebP também!

Prepara o café ☕, porque a Fase 5 começa agora.
